Je ne prétends pas avoir réalisé une copie exacte du bras de rétro mais cela permet de s’en tirer à moindre frais et le résultat n’est pas si mal !
Ceci dit quand on a un petit budget, et que l’on est débrouillard ça dépanne bien.

Matériel à réunir :
1 tube de 100mm x 14 épaisseur 1mm minimum (1,5mm ou 2mm c’est bien).
1 tube de 360mm x 16 épaisseur 1mm.
1 tube de 100mm x 18 épaisseur 1mm minimum (1,5mm ou 2mm c’est bien).
1 tube de 285mm x 20 épaisseur 1mm.
Une bague au plan fourni ci-dessous

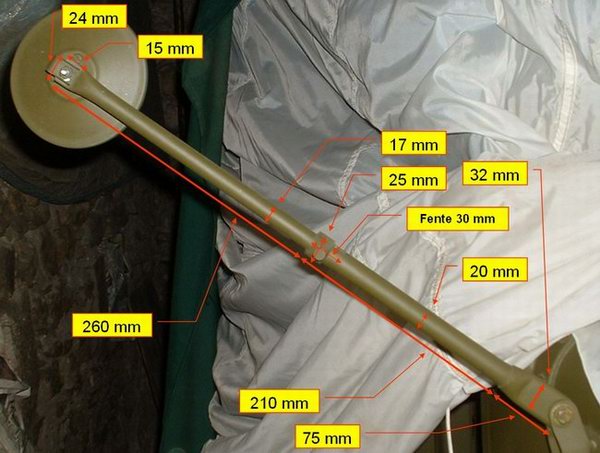

Le modèle :

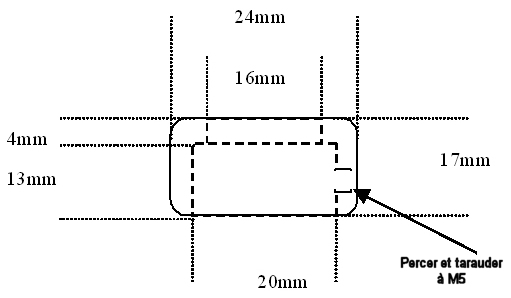

Plan de la bague de rétroviseur

Procédez comme suit.

1) introduire le tube de 14mm au ras de l’extrémité du tube de 16mm.
2) Aplatir à la presse cette extrémité sur un longueur de 30mm env (le petit tube est là pour donner de la rigidité et de l’épaisseur à la partie qui va recevoir le miroir)
3) introduire le tube de 18mm au ras de l’extrémité du tube de 20mm.
4) Aplatir cette extrémité sur un longueur de 50mm env ou allez voir la cote sur le bras du dodge du copain (c’est pour donner de la rigidité et de l’épaisseur à la partie destinée à être vissée aux équerres sur la caisse)
5) Arrondir les extrémités aplaties et percer le bras coté miroir à 6mm et le bras coté caisse à 8mm ou 8,25mm.
6) Percer un trou de 5,25mm a 5,50mm du bord du tube de 20mm et emboîter la bague avec une goutte de frein-filet fort en guise de colle, (ça aide à maintenir la bague en place) le trou taraudé M5 en face du trou de 5,50mm du tube bien sûr !

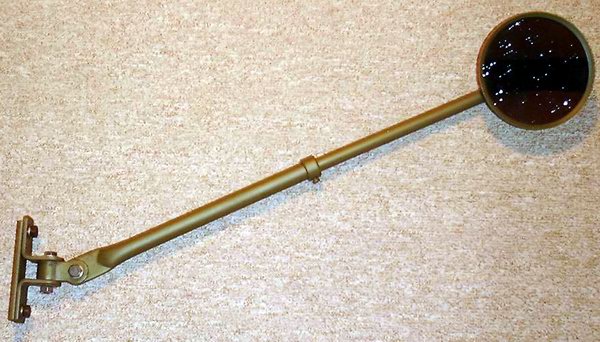

7) Un coup de peinture et une fois sec assembler le tout.

C’est toujours quelques Euros de gagnés, alors au boulot !!!



A très bientôt
Cyril
